FFU風機過濾器單元測試數據分析
發布時間：2012-02-22 08:32:33   瀏覽：8255

FFU風機過濾器單元測試數據分析

FFU風機過濾器單元，其功能強大，安裝方便，能夠在整體凈化機構中提供模塊化的組合，使其在建造大規模的潔凈室和局部高潔凈都要求的場合中都得到了廣泛的應用。在其強大的實用需求中其各種性能參數擔當者重要的角色。因此其參數測定同樣顯得尤為重要。

FFU風機正常運行中的數據測定分別采集130V，150V和全壓220V時的環境影響值。因?yàn)橐粼胗绊懬笕≈祽?yīng)該為最大影響，所以忽略130V和150V運行狀態下的數值。

FFU風機額定運行參數：

電壓---230V          頻率---50Hz          功率---115W

電流---0.52A         風速---2080/h      音噪---59dB

FFU換擋模式及規格尺寸：

有130V，150V，220V切換檔位，140V可選檔位

1170*570*69+1175*575*215

FFU結構整體參數測定：

1).第一次對FFU風速測定數據

電壓

位置

130V

（風速：m/s）

150V

（風速：m/s）

220V

（風速：m/s）

（80，35）

0.18

0.36

0.85

（80，285）

0.22

0.34

0.66

（80，535）

0.22

0.35

0.64

（330，35）

0.09

0.19

0.43

（330，285）

0.20

0.33

0.73

（330，535）

0.73

0.41

0.72

（580，35）

0.31

0.38

0.48

（580，285）

0.21

0.36

0.68

（580，535）

0.30

0.41

0.77

（830，35）

0.08

0.29

0.65

（830，235）

0.15

0.28

0.71

（830，585）

0.14

0.21

0.72

（1080，35）

0.11

0.20

0.52

（1080，235）

0.21

0.28

0.60

（1080，585）

0.09

0.24

0.33

平均值

0.1546

0.2450

0.5370



2).第二次風速測定數據

電壓

位置

130V

（風速：m/s）

150V

（風速：m/s）

220V

（風速：m/s）

（80，35）

0.24

0.28

0.68

（80，285）

0.21

0.28

0.73

（80，535）

0.25

0.31

0.77

（330，35）

0.09

0.16

0.52

（330，285）

0.24

0.28

0.69

（330，535）

0.32

0.31

0.75

（580，35）

0.07

0.29

0.61

（580，285）

0.19

0.28

0.64

（580，535）

0.09

0.35

0.75

（830，35）

0.08

0.29

0.54

（830，235）

0.23

0.31

0.68

（830，585）

0.03

0.31

0.78

（1080，35）

0.05

0.27

0.44

（1080，235）

0.20

0.28

0.67

（1080，585）

0.02

0.32

0.56

平均值

0.0589

0.3106

0.5934

備注：FFU運行以上下灌風方向，在風速測定時位置標注以近左角為原點（0，0）。

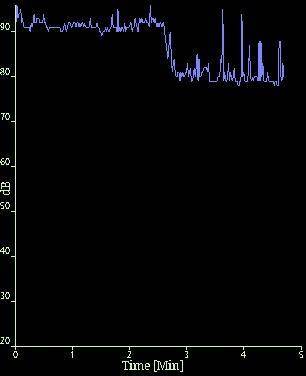

3).音噪信息測定：



備注：橫軸為音噪采集持續時間

      縱軸為音噪大小

      在2.75Min以后為未開啟FFU時的音噪量

      音噪測取采集數據來源于全壓?jiǎn)?dòng)模式，觀察離FFU距1m水平環繞位置的數值。

數據分析：

1).由于音噪測定數據來源于粗效測定，僅作參考，不與詳細分析；

2).由數據比較來看總體風速在中央位置風速較大，呈錐行向四周遞減。但遞減幅值嬌?。?/p>

3). 在風速測定數據采集中觀察發現位置（330，535）處數值數值偏大，經過周邊掃描發現在位置（300，530）處達到最大值，此位置風速:

130V

150V

220V

0.82m/s

1.07m/s

1.43m/s
